高溫風機軸承的更換步驟_看完就變老師傅_佰斯拓

首選準備工作用具。

焊接、氣割、自制工裝或?qū)Ｓ美a、機械頂蓋、液壓頂蓋(50T-100T)、長絲桿M48或M46兩根(長度現場定)、手拉式葫蘆、銷子、大錘、銅棒、紫銅片、內外徑千分尺、水平尺、千分尺兩套、鋼絲繩、撬桿、記號筆、塞尺、紅紙、密封膠、手推車、溫度計、油鍋、游標卡尺(0-300mm)、活動扳手等。

辦理停電手續，進風擋板關掉切斷電源，現場開關打到檢修，高溫風機冷卻到50℃以下，方可作業。

開始拆卸安裝

1.移走軸承座上的循環水管、震儀、熱電偶，并放油。

2.風機的同軸度、同心度和水平度檢查表，便于在更換風機軸承時找正調整，提高效率。

3.通過機殼頂部的吊裝孔掉起葉輪，拆下電機和聯軸器。

4.將軸承座移走。為了操作簡便，可制作一個支承，水平向外延伸于軸承座底板，便于軸承座的拆裝。

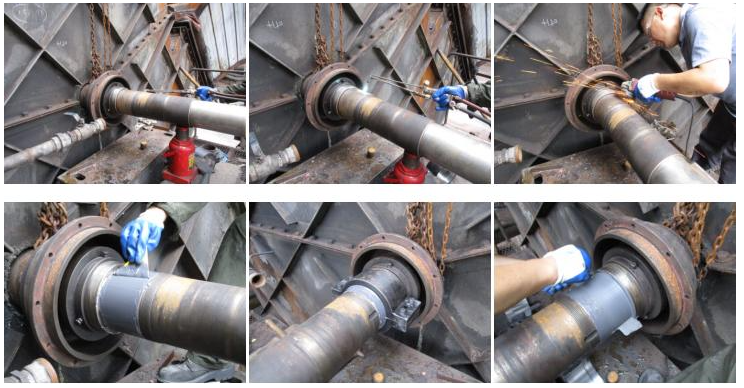

5.移除迷宮密封或甩油環，松開鎖緊環和止退片，架式工具上的拆卸軸承。注：工裝應套在軸承內圈上，不能在外圈上受力，架好后受力正中，不能傾斜；壓壓時，人應站在軸承的側面，防止絲桿斷傷擊打人；若拆下，可用熱油沸澆。

6.使用8號鐵絲從軸承保持架縫隙穿過綁扎成環，用于吊裝提升，將軸承水平放置在油鍋內，要求軸承下墊空，不得觸及鍋底。在80-100℃加熱軸承，并保溫1-2小時。安裝軸承時，將大錘、銅棒準備好，風機軸和軸承配合處無毛刺、尖端、銹跡。為了確保裝配平穩，風機軸加熱后的軸承內徑有一定間隙，一般不小于10絲。若間隙過小，可將軸承繼續加熱保溫，但溫度不能超過20℃。在測量軸直徑和軸承內徑時，一定要小心，不要草率。當軸承內圈膨脹達到要求時，從油鍋中取出軸承的動作要迅速，用干凈的布將軸承內圈擦拭干凈(注意防燙傷)，軸承朝外，在水平方向與風機軸線配合后用力推入，一般情況下很輕松，如果推不進去，可用銅棒對稱地墊在軸承內圈上用大錘擊打入。就位后鎖住螺母，等軸承冷卻到常溫后，鎖住螺母兩次。最終清潔軸承，并按照反過程拆卸安裝。
